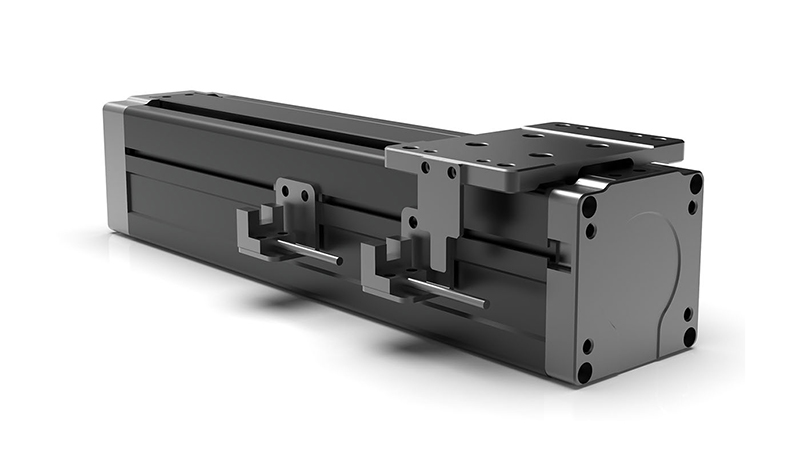

高度一體化智能電動電缸

Z-Mod-ST-52SS

首頁 / 智能電缸 / Z-Mod-ST-52SS
  • 最高速度：水平：180mm/s(1.5kg負載),
    垂直:120mm/s(2kg負載)
  • 最大可搬重量 水平/壁掛: 4kg
  • 垂直: 2kg
  • 額定推力：100N（水平）
  • 重復定位精度：±0.03mm
  • 最高速度：水平：180mm/s(1.5kg負載),
    垂直:120mm/s(2kg負載)
  • 最大可搬重量 水平/壁掛: 4kg
  • 垂直: 2kg
  • 額定推力：100N（水平）
  • 重復定位精度：±0.03mm

Z-Mod-ST-52SS 核心參數

步進電機規格型號HL42CM04(對標雷賽42CM04)
額定扭矩（N·m）參考曲線性能圖
導程（mm）12
最高速度（mm/sec）水平：180（1.5kg負載）垂直：120（2kg負載）
額定加速度 (mm/sec2)//
最大可搬重量 水平/壁掛（kg）4
垂直2
額定推力（N）100（水平）
行程范圍（mm）100-400（100間隔）
馬達額定轉速（RPM）參考曲線性能圖
注：1G=9800mm/sec2 最高速度只做參考，負載與速度成反比。
重復定位精度±0.03mm
驅動方式T型絲杠
動態容許力矩（注1）Ma：34.7N·m，Mb：34.7N·m，Mc：55.67N·m
負荷允許伸出長度120mm
傳感器/
感應器線纜長度1.5m
基座材質擠壓鋁型材，黑色光澤
安裝面積精度要求平面度0.05mm以下
使用環境0-40°C,85％RH]（不結霜）
注1：行走壽命為10000km時的數值

規格參數

型號性能
電機功率/電壓HL42CM04 (對標雷賽42CM04)
額定扭矩( N.m )參考曲線性能圖
導程(mm)12
最高速度（mm/sec)水平：180（1.5kg?負載）垂直：120（2kg 負載）
額定加速//
最大可搬重量（水平/壁掛）（kg)4
垂直2
額定推力（N）100 (水平）
行程范圍100-400 ( 100 間隔）
馬達額定轉速（RPM）參考曲線性能圖
注： 1G=9800mm/sec2，最高速度只做參考，負載與速度成反比
通用規格
重復定位精度±0.03mm
驅動方式T?型絲桿
動態容許力矩（注1）Ma:34.7N.m, Mb:34.7N.m, Mc:55.67N.m
負荷允許伸出長度120mm
傳感器/
感應器線纜長度1.5m
基座材質擠壓鋁型材，黑色光澤
安裝面積精度要求平面度0.05mm以下
使用環境0-40℃, 85%RH(無結霜）
注1：行走壽命為10000km時的數值
尺寸圖代號說明 ? 質量； 單位：mm
有效行程100200300400
A236336436536
C100200300400
?M3467
N8?101416
?質量（kg)1.21.481.762.04
