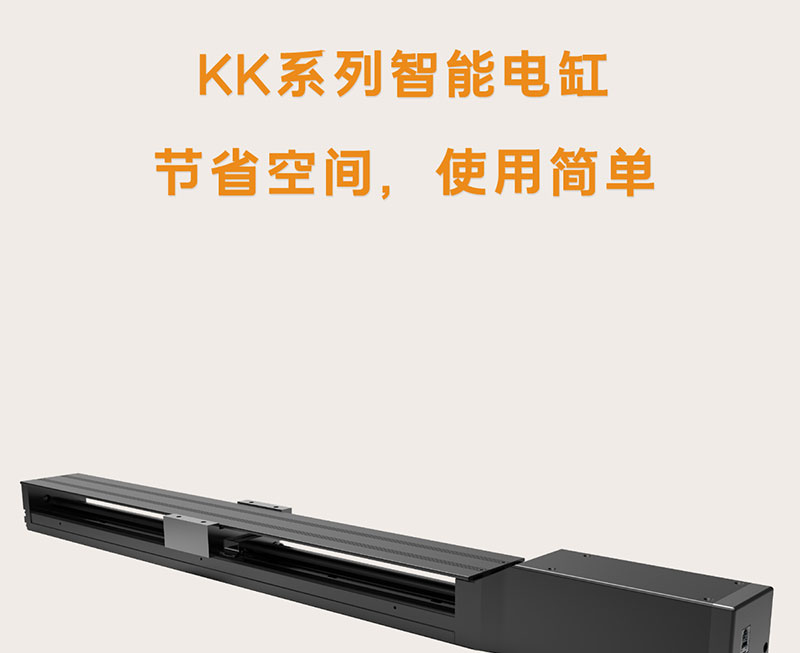

Z-Mod-KK-60-10SE

首頁 / 智能電缸 / Z-Mod-KK-60-10SE

播放視頻

• 電機功率/電壓：100W/DC24V
• 額定扭矩：0.32N.m
• 重復定位精度：±0.02mm
• 行程范圍：58 108~508mm(100mm間隔)
• 馬達額定轉速: 3000RPM

下載3D模型

下載產品手冊

播放視頻

• 電機功率/電壓：100W/DC24V
• 額定扭矩：0.32N.m
• 重復定位精度：±0.02mm
• 行程范圍：58 108~508mm(100mm間隔)
• 馬達額定轉速: 3000RPM

下載3D模型

下載產品手冊

產品描述

資料下載

產品描述

資料下載

Z-Mod-KK-60-10SE 核心參數

產品詳細參數

產品型號	Z-Mod-KK-60-10SE
額定扭矩（N·m）	0.32
滾珠絲杠導程（mm）	5	10
最高速度（mm/sec）	250	500
額定加速度（※1）	0.3G	0.3G
最大可搬重量 水平/壁掛（kg）	20	10
垂直	8	4
額定推力（N）	361.7	180.9
行程范圍	58-508mm（100mm間隔）
馬達額定轉速（RPM）	3000
注：	1G=9800mm/sec2
重復定位精度	±0.02mm
驅動方式	滾珠絲杠Φ12mm轉造C7級
動態容許力矩（注1）	Ma：152N·m，Mb：152N·m，Mc：419N·m
負荷允許伸出長度	/
傳感器	①-LS,②HOME,③+LS ,NPN, 24V DC
感應器線纜長度	2m
基座材質	鑄鋼，黑色
安裝面積精度要求	平面度0.05mm以下
使用環境	0-40°C,85％RH]（無結霜）
注1：	行走壽命為10000km時的數值

規格參數

型號性能
電機功率/電壓	100W/DC24V
額定扭矩( N.m )	0.32
滾珠絲杠導程(mm)	5	10
最高速度（mm/sec)	250	500
額定加速	0.3G	0.3G
最大可搬重量（水平/壁掛）（kg)	90	70
垂直	36	22
額定推力（N）	1436.3	718.2
行程范圍	?58-508mm ( 100mm 間隔）
馬達額定轉速（RPM）	3000
注： 1G=9800mm/sec2

通用規格
重復定位精度	±0.02mm
驅動方式	滾珠絲杠φ12mm轉造C7級
動態容許力矩（注1）	Ma:152N.m, Mb:152N.m, Mc:419N.m
負荷允許伸出長度	500mm以下
傳感器	①-LS, ②HOME, ③+LS, NPN, 24VDC
感應器線纜長度	2m
基座材質	鑄鋼，黑色
安裝面積精度要求	平面度0.05mm以下
使用環境	0-40℃, 85%RH(無結霜）
注1：行走壽命為10000km時的數值

尺寸圖代號說明 ? 質量； 單位：mm
軌道長度	150	200	300	400	500	600
最大行程	58	108	208	308	?408	?508
G	25	50	50	50	50	50
?M	2	2	?2	?4	3	6
N	?2	?2	3	4	5	6
K	?100	100	?200	100	?200	?100
?質量（kg)	2.55	?2.95	3.55	4.15	4.75	5.45
